17K跨接软管,API 17K深海油气输送管

数据展示

产品规格	软管内径		软管外径	最大工作压力	试验压力	最小爆破压力	最小弯曲半径	参考重量	适配接头
PN	in	mm	mm	PSI	PSI	PSI	mm	kg/m	系列
LT305-51-300	2	51	68	300	450	750	400	1.65	HAMU/FLAN
LT305-76-300	3	76	96	300	450	750	570	2.75	HAMU/FLAN
LT305-102-300	4	102	122	300	450	750	750	4.65	HAMU/FLAN
LT305-127-150	5	127	152	150	225	375	1000	6.5	HAMU/FLAN
LT305-152-150	6	152	177	150	225	375	1260	8.3	HAMU/FLAN
LT305-203-150	8	203	232	150	225	375	1600	11.8	HAMU/FLAN
LT305-254-150	10	254	290	150	225	375	1900	16.8	HAMU/FLAN
LT305-305-150	12	305	338	150	225	375	2400	21.6	HAMU/FLAN
LT305-356-150	14	356	396	150	225	375	3300	32.5	HAMU/FLAN
LT305-406-150	16	406	448	150	225	375	3700	38.6	HAMU/FLAN

应用：用于海上生产设施间柔性跨接，输送原油、含硫含气原油；以及生产流体、注气、气举、天然气输送。

执行标准：API 17K第三版

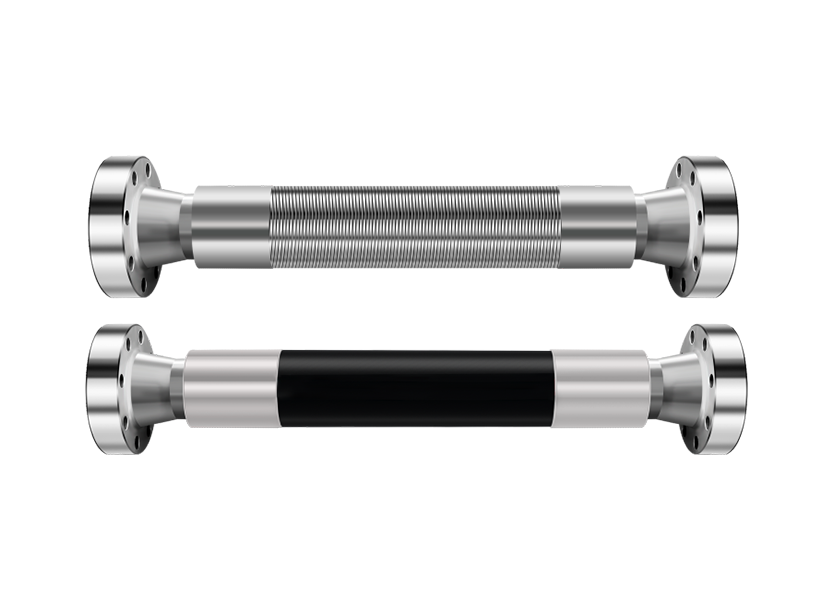

软管接头

接头材质选用35CrMo高强度合金钢，经整体锻造，严格的热处理工艺，确保接头有均匀细小的金相组织和承压性能，高精度数控机床和加工中心加工，确保尺寸精度和产品互换性。软管总成由软管和端部接头经双层结构套筒机械扣压组合而成。扣压式接头和软管为物理性连接，具有稳定的防脱性和密封。扣压式总成，管体缓冲中胶层设计有n道排气缝隙，能将气体有效导入接头拔脱段处，通过扣压槽排出接头外部，防止管体鼓包。
