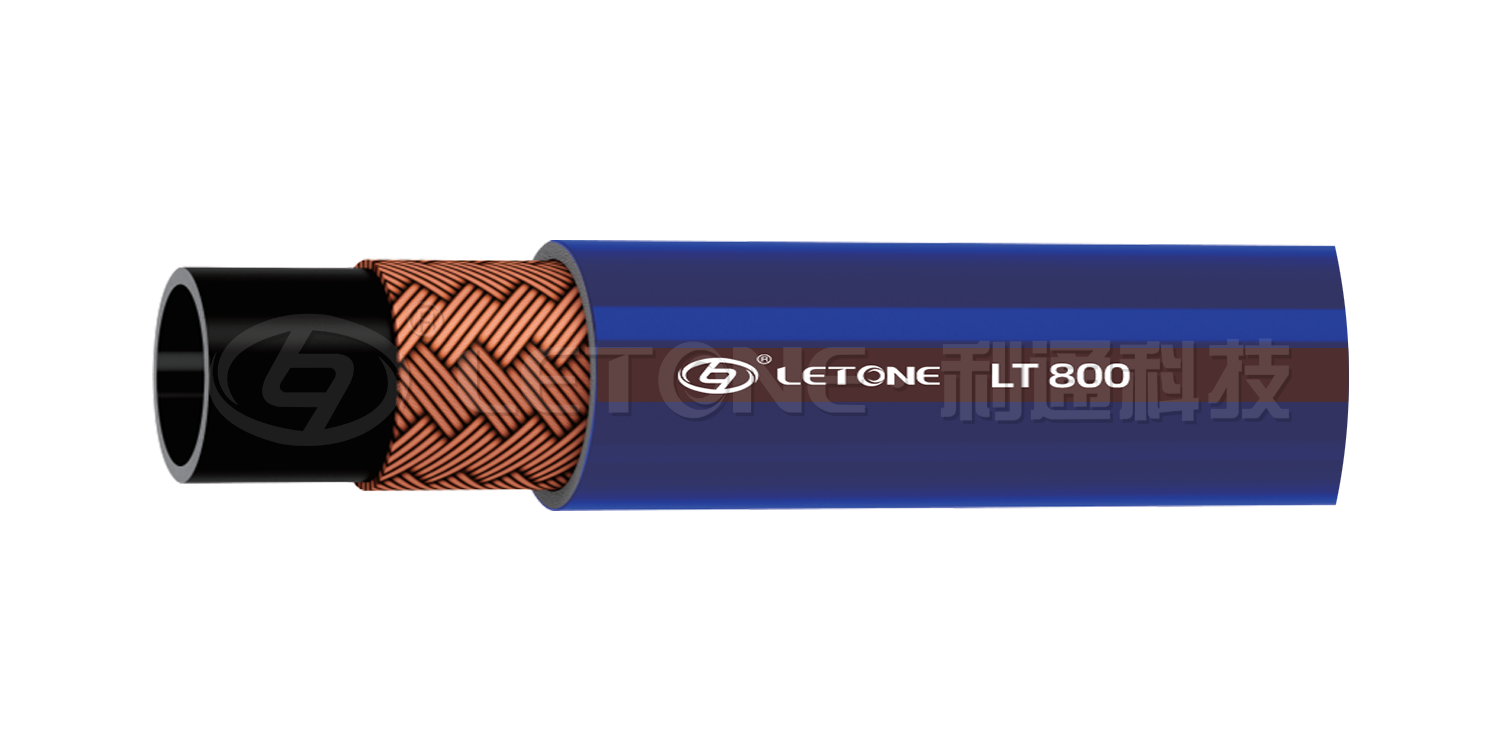

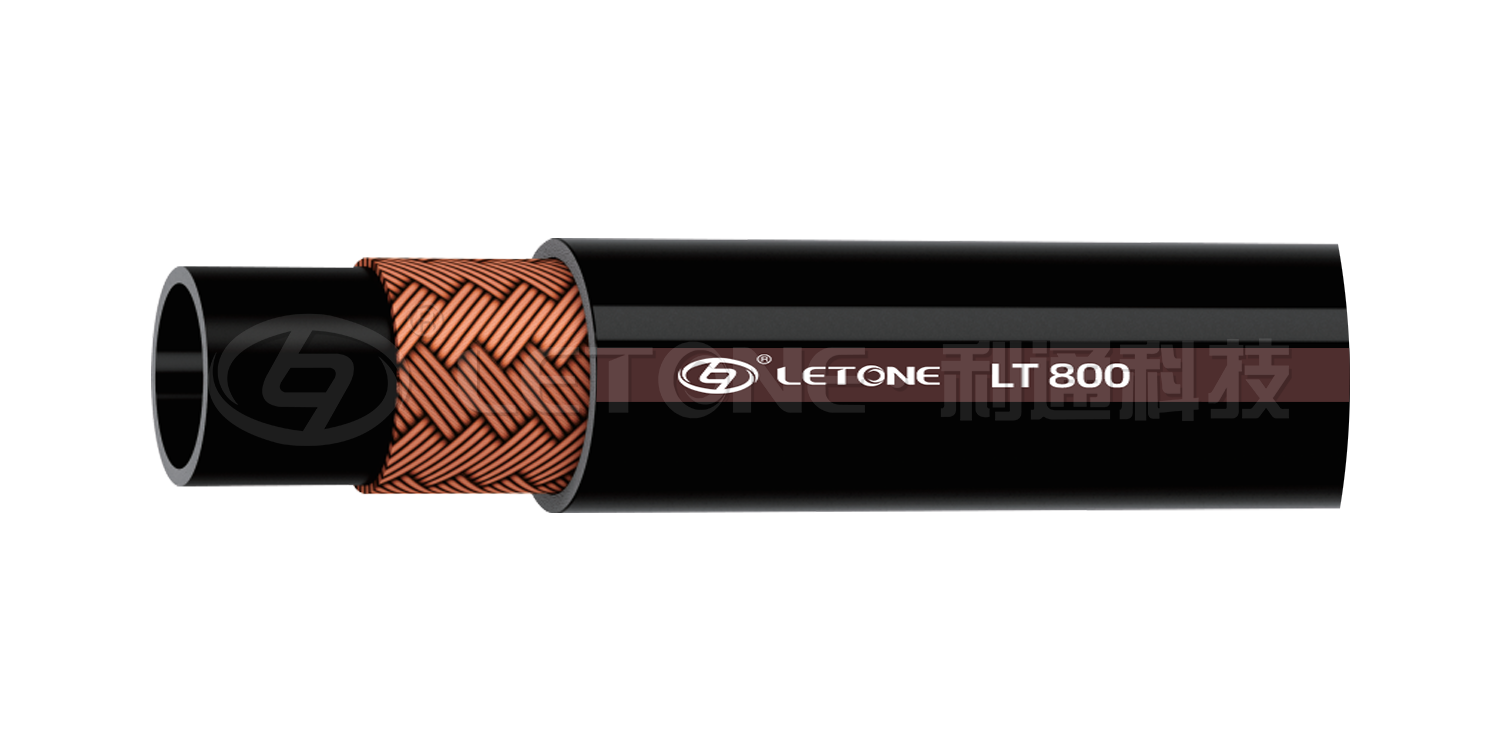

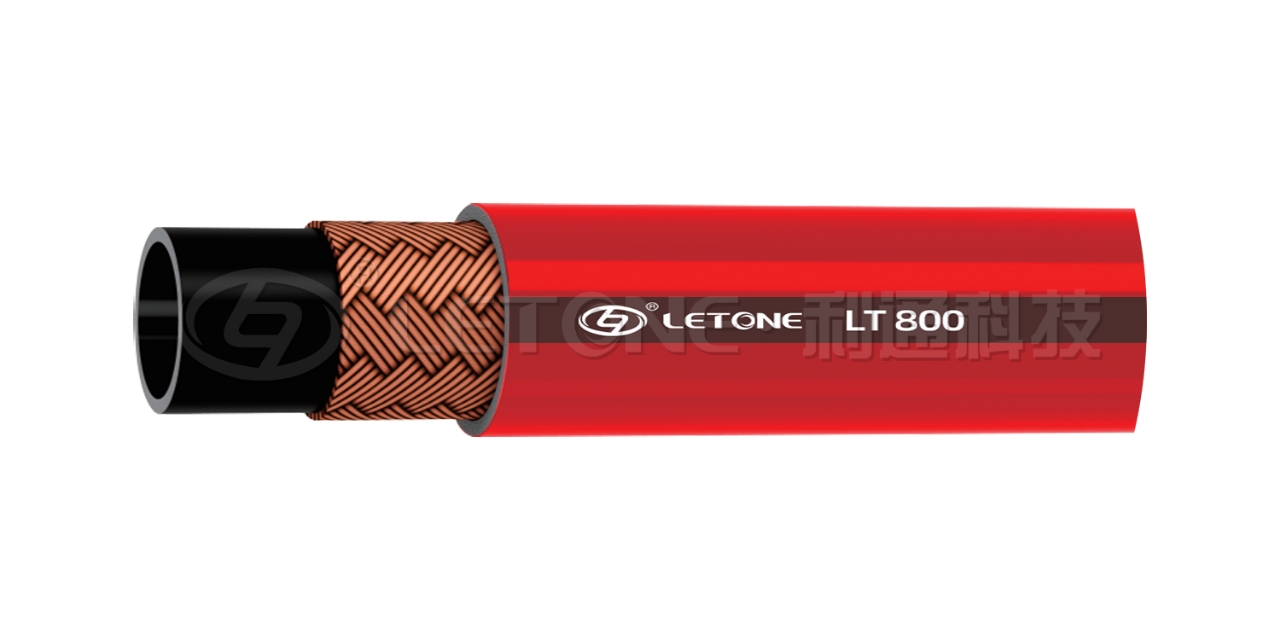

| 产品规格 | 软管内径 | 增强层外径 | 软管外径 | 最大工作压力 | 试验压力 | 最小爆破压力 | 最小弯曲半径 | 参考重量 | 适配接头 | |||||
| PN | DASH | IN | 最小mm | 最大mm | 最小mm | 最大mm | 最小mm | 最大mm | MPa | MPa | MPa | mm | kg/m | 系列 |

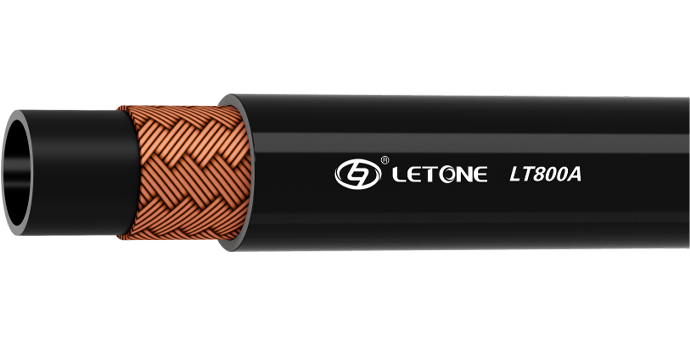

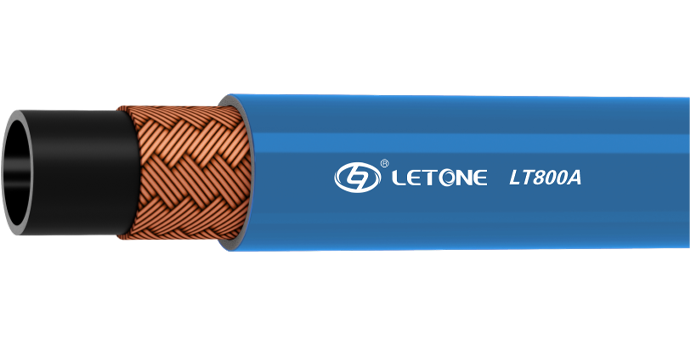

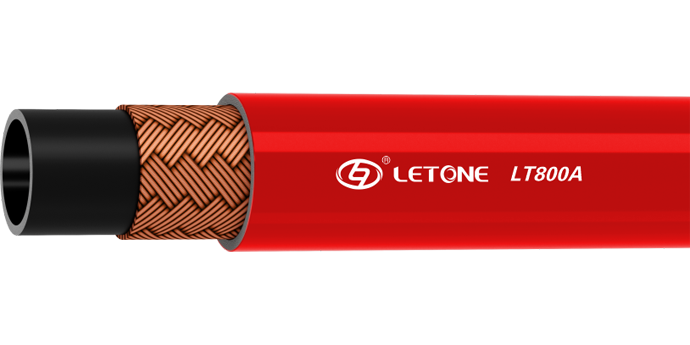

| LT800A-6-1 | -4 | 1/4 | 6.1 | 7 .2 | 9 .8 | 10 .6 | 11 .6 | 12 .6 | 1 | 2 | 4 | 26 | 0 . 13 | DLCF |
| LT800A-8-1 | -5 | 5/16 | 7 .6 | 8 .2 | 11 .4 | 12 .2 | 14 .0 | 15 .0 | 1 | 2 | 4 | 32 | 0 . 18 | DLCF |
| LT800A-10-1 | -6 | 3/8 | 9 .2 | 9 .8 | 13 . 1 | 13 .9 | 15 .4 | 16 .4 | 1 | 2 | 4 | 38 | 0 . 19 | DLCF |
| LT800A-13-1 | -8 | 1/2 | 12 .4 | 13 .0 | 16 .4 | 17 .2 | 19 .3 | 20 .3 | 1 | 2 | 4 | 70 | 0 .25 | DLCF |
| LT800A-16-1 | -10 | 5/8 | 15 .6 | 16 .2 | 19 .8 | 20 .8 | 22 .5 | 23 .7 | 1 | 2 | 4 | 89 | 0 .30 | DLCF |
| LT800A-19-1 | -12 | 3/4 | 18 .7 | 19 .5 | 23 .3 | 24 .3 | 25 .6 | 26 .8 | 1 | 2 | 4 | 115 | 0 .35 | DLCF |
| LT800A-25-1 | -16 | 1 | 25 .0 | 25 .6 | 29 .5 | 30 .5 | 32 | 33 .2 | 0 .7 | 1 .4 | 2 .8 | 153 | 0 .52 | DLCF |
| LT800A-32-1 | -20 | 1 1/4 | 31 .8 | 32 .6 | 39 .4 | 39 .6 | 43 . 1 | 44 .5 | 0 .7 | 1 .4 | 2 .8 | 195 | 0 .70 | DLCF |
应用范围：适用于空气、水、水乙二醇、油水乳化液、防冻剂、磷酸酯液压油等介质流体。
快速连接接头系列是数据中⼼液冷系统中的重要组件。专注于安全和简便的连接、防漏设计、⾼流量和抗机械应⼒，它专⻔设计以满⾜数据中⼼液冷系统的严格要求。
通用快换接头共有4个规格和两种颜色可供选择，符合OCP,并能保证100%通过氦气泄露检测。
|
UQDB |
密封材质 | 螺纹/端头尺寸 | A | B | ΦC | ΦD | S1六方 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| EPDM | bsp | mm | in | mm | in | mm | in | mm | in | mm | in | |
| UQD02 | EPDM | 1/4 | 46.2 | 1.82 | 19.0 | 0.75 | 15.5 | 0.61 | 23.0 | 0.91 | 14.0 | 0.55 |
| UQD04 | EPDM | 3/8 | 49.5 | 1.95 | 23.7 | 0.93 | 9.00 | 0.36 | 24.6 | 0.97 | 18.0 | 0.71 |
| UQD06 | EPDM | 1/2 | 61.1 | 2.41 | 25.8 | 1.02 | 24.0 | 0.94 | 31.7 | 1.25 | 22.0 | 0.87 |
| UQD08 | EPDM | 5/8 | 68.4 | 2.69 | 39.0 | 1.54 | 30.0 | 1.18 | 35.0 | 1.38 | 27.0 | 1.06 |
|
UQDB |
螺纹/端头尺寸 | 密封材质 | ΦE | F | G | H | J | S2六方 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BSP | EPDM | mm | in | mm | in | mm | in | mm | in | mm | in | mm | in | |
| UQD02 | 1/8 | EPDM | 6.65 | 0.26 | 17.32 | 0.68 | 8.70 | 0.34 | 8.00 | 0.31 | 30.40 | 1.20 | 15.00 | 0.59 |
| UQD04 | 3/8 | EPDM | 11.07 | 0.44 | 25.40 | 1.00 | 9.80 | 0.39 | 11.20 | 0.44 | 37.90 | 1.49 | 22.00 | 0.87 |
| UQD06 | 3/8 | EPDM | 14.30 | 0.56 | 25.40 | 1.00 | 10.0 | 0.39 | 11.20 | 0.44 | 41.60 | 1.64 | 22.00 | 0.87 |
| UQD08 | 1/2 | EPDM | 17.48 | 0.69 | 34.64 | 1.36 | 12.0 | 0.47 | 14.50 | 0.57 | 47.60 | 1.87 | 30.0 | 1.18 |
|
UQDB |
密封材质 | 螺纹/端头尺寸 | ΦE | F | G | H | J | S2六方 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| EPDM | BSP | mm | in | mm | in | mm | in | mm | in | mm | in | mm | in | |
| UQD02 | EPDM | 7/16-20 | 6.65 | 0.26 | 16.17 | 0.64 | 8.70 | 0.34 | 9.10 | 0.36 | 29.8 | 1.15 | 14.00 | 0.55 |
| UQD04 | EPDM | 9/16-18 | 11.07 | 0.44 | 19.63 | 0.77 | 9.80 | 0.39 | 9.90 | 0.39 | 37.9 | 1.49 | 17.00 | 0.67 |
| UQD06 | EPDM | 2003/4/16 | 14.30 | 0.56 | 25.40 | 1.00 | 10.0 | 0.39 | 11.10 | 0.44 | 41.6 | 1.64 | 22.0 | 0.87 |
| UQD08 | EPDM | 2007/8/14 | 17.48 | 0.69 | 31.18 | 1.23 | 12.0 | 0.47 | 12.70 | 0.50 | 41.6 | 1.87 | 27.0 | 1.06 |
|
UQDB |
螺纹/端头尺寸 | 密封材质 | A | B | ΦD | S六方 | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| ORB | EPDM | mm | in | mm | in | mm | in | mm | in | |
| UQD02 | 9/16-18 | EPDM | 33.6 | 1.32 | 23.5 | 0.93 | 21.0 | 0.83 | 16.0 | 0.63 |
| UQD04 | 2003/4/16 | EPDM | 33.9 | 1.56 | 28.5 | 1.12 | 24.0 | 0.94 | 22.0 | 0.87 |
| UQD06 | 2007/8/14 | EPDM | 44.6 | 1.76 | 32.0 | 1.26 | 29.0 | 1.14 | 27.0 | 1.06 |
| UQD08 | 11/16-12 | EPDM | 54.6 | 2.15 | 39.5 | 1.56 | 37.0 | 1.46 | 32.0 | 1.26 |
|
UQDB |
螺纹/端头尺寸 | 密封材质 | A | B | ΦD | S六方 | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| ORB | EPDM | mm | in | mm | in | mm | in | mm | in | |
| UQD02 | 7/16-20 | 7/EPDM | 33.1 | 1.42 | 27.0 | 1.06 | 21.0 | 0.83 | 19.0 | 0.75 |
| UQD04 | 9/16-18 | EPDM | 45.3 | 1.78 | 35.3 | 1.39 | 24,0 | 0.94 | 22.0 | 0.87 |
| UQD06 | 2003/4/16 | EPDM | 50.0 | 1.97 | 38.9 | 1.53 | 29.0 | 1.14 | 27.0 | 1.06 |
| UQD08 | 2007/8/14 | EPDM | 62.7 | 2.47 | 50.0 | 1.97 | 39.0 | 1.54 | 36.0 | 1.42 |
