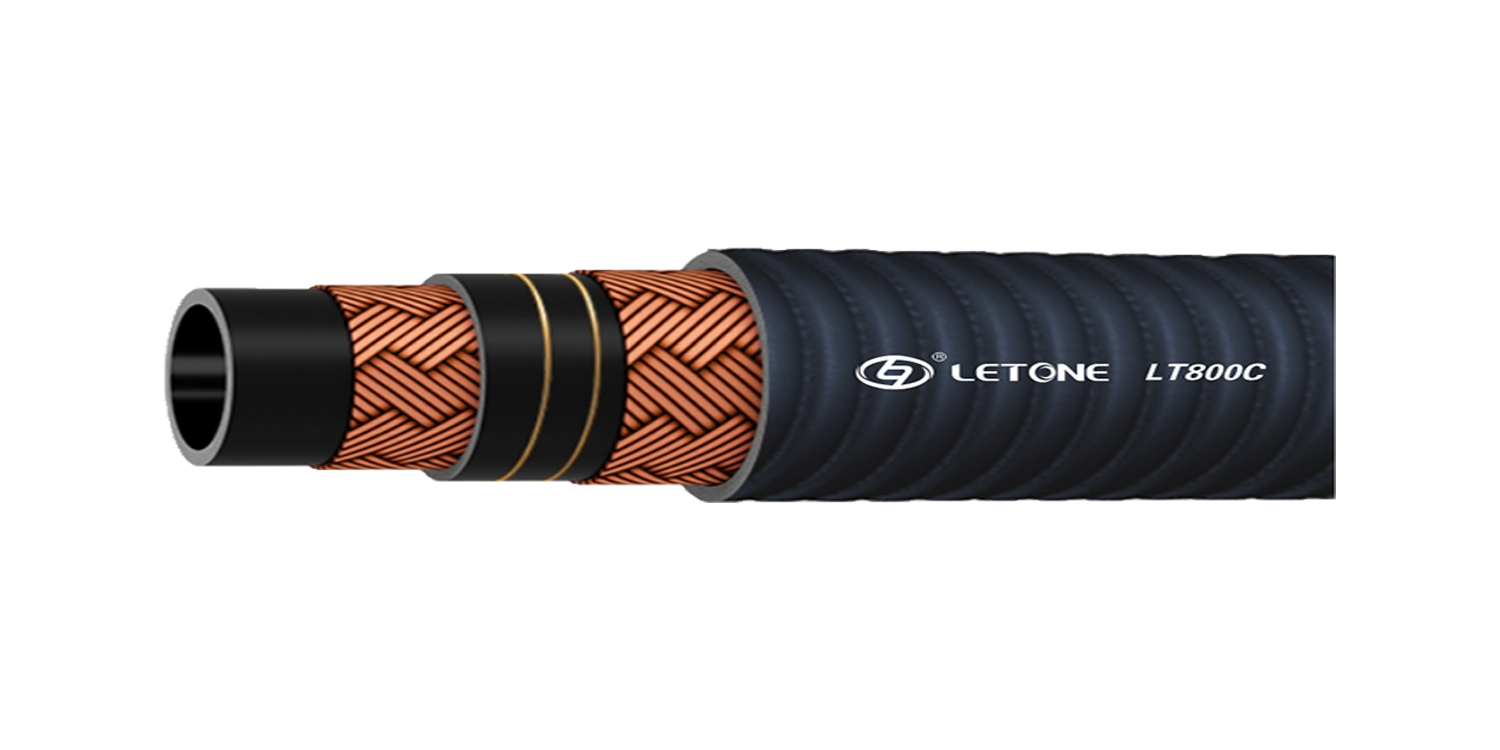

LT800C

并网管线液冷软管

内层：三元乙丙橡胶
增强层：一层高强度纤维编织加螺旋钢丝增强
外层：波纹状黑色合成橡胶（UL94V-0阻燃）
温度范围：-40℃至+93℃(-40°F至+200°F)

在线咨询留言咨询

全国服务热线

400-6191-666

产品规格			软管内径		增强层外径		软管外径		最大工作压力	试验压力	最小爆破压力	最小弯曲半径	参考重量	适配接头
PN	DASH	IN	最小mm	最大mm	最小mm	最大mm	最小mm	最大mm	MPa	MPa	MPa	mm	kg/m	系列
LT800C-19-1	-12	3/4	18 .7	19 .5	25 .7	26 .9	28 .4	29 .8	1 .03	2 .06	4 . 12	37	0 .501	DLCF
LT800C-25-1	-16	1	25 .0	25 .6	32 .7	33 .9	34 .7	36 . 1	1 .03	2 .06	4 . 12	37	0 .630	DLCF
LT800C-32-1	-20	1 1/4	31 .8	32 .6	38 .8	40 .2	40 .9	42 .9	1 .03	2 .06	4 . 12	57	0 .793	DLCF
LT800C-38-1	-24	1 1/2	37 .8	38 .6	44 .8	46 .2	47 .2	49 .2	1 .03	2 .06	4 . 12	75	0 .923	DLCF
LT800C-51-1	-32	2	50 .8	51 .8	58 .2	59 .8	60 .5	63 .3	1 .03	2 .06	4 . 12	118	1 .266	DLCF
LT800C-64-1	-40	2 1/2	63 .8	64 .8	72 .7	74 .3	74 .9	77 .7	1 .03	2 .06	4 . 12	183	1 .859	DLCF
LT800C-76-1	-48	3	75 .8	76 .8	84 .5	86 .5	87 .5	90 .5	1 .03	2 .06	4 . 12	225	2 .213	DLCF
LT800C-102-1	-64	4	101 .8	102 .8	111 .5	113 .5	113 .6	116 .6	1 .03	2 .06	4 . 12	341	3 . 142	DLCF

应用：适用于空气、水、水乙二醇、油水乳化液、防冻剂、磷酸酯液压油等介质流体。

通⽤快速连接接头

快速连接接头系列是数据中⼼液冷系统中的重要组件。专注于安全和简便的连接、防漏设计、⾼流量和抗机械应⼒，它专⻔设计以满⾜数据中⼼液冷系统的严格要求。

通用快换接头共有4个规格和两种颜色可供选择，符合OCP,并能保证100%通过氦气泄露检测。

通用快换接头（UQD）

UQDB	密封材质	螺纹/端头尺寸	A		B		ΦC		ΦD		S1六方
UQDB	EPDM	bsp	mm	in	mm	in	mm	in	mm	in	mm	in
UQD02	EPDM	1/4	46.2	1.82	19.0	0.75	15.5	0.61	23.0	0.91	14.0	0.55
UQD04	EPDM	3/8	49.5	1.95	23.7	0.93	9.00	0.36	24.6	0.97	18.0	0.71
UQD06	EPDM	1/2	61.1	2.41	25.8	1.02	24.0	0.94	31.7	1.25	22.0	0.87
UQD08	EPDM	5/8	68.4	2.69	39.0	1.54	30.0	1.18	35.0	1.38	27.0	1.06

UQDB	螺纹/端头尺寸	密封材质	ΦE		F		G		H		J		S2六方
UQDB	BSP	EPDM	mm	in	mm	in	mm	in	mm	in	mm	in	mm	in
UQD02	1/8	EPDM	6.65	0.26	17.32	0.68	8.70	0.34	8.00	0.31	30.40	1.20	15.00	0.59
UQD04	3/8	EPDM	11.07	0.44	25.40	1.00	9.80	0.39	11.20	0.44	37.90	1.49	22.00	0.87
UQD06	3/8	EPDM	14.30	0.56	25.40	1.00	10.0	0.39	11.20	0.44	41.60	1.64	22.00	0.87
UQD08	1/2	EPDM	17.48	0.69	34.64	1.36	12.0	0.47	14.50	0.57	47.60	1.87	30.0	1.18

UQDB	密封材质	螺纹/端头尺寸	ΦE		F		G		H		J		S2六方
UQDB	EPDM	BSP	mm	in	mm	in	mm	in	mm	in	mm	in	mm	in
UQD02	EPDM	7/16-20	6.65	0.26	16.17	0.64	8.70	0.34	9.10	0.36	29.8	1.15	14.00	0.55
UQD04	EPDM	9/16-18	11.07	0.44	19.63	0.77	9.80	0.39	9.90	0.39	37.9	1.49	17.00	0.67
UQD06	EPDM	2003/4/16	14.30	0.56	25.40	1.00	10.0	0.39	11.10	0.44	41.6	1.64	22.0	0.87
UQD08	EPDM	2007/8/14	17.48	0.69	31.18	1.23	12.0	0.47	12.70	0.50	41.6	1.87	27.0	1.06

通用盲插快换接头（UQDB）

UQDB	螺纹/端头尺寸	密封材质	A		B		ΦD		S六方
UQDB	ORB	EPDM	mm	in	mm	in	mm	in	mm	in
UQD02	9/16-18	EPDM	33.6	1.32	23.5	0.93	21.0	0.83	16.0	0.63
UQD04	2003/4/16	EPDM	33.9	1.56	28.5	1.12	24.0	0.94	22.0	0.87
UQD06	2007/8/14	EPDM	44.6	1.76	32.0	1.26	29.0	1.14	27.0	1.06
UQD08	11/16-12	EPDM	54.6	2.15	39.5	1.56	37.0	1.46	32.0	1.26

UQDB	螺纹/端头尺寸	密封材质	A		B		ΦD		S六方
UQDB	ORB	EPDM	mm	in	mm	in	mm	in	mm	in
UQD02	7/16-20	7/EPDM	33.1	1.42	27.0	1.06	21.0	0.83	19.0	0.75
UQD04	9/16-18	EPDM	45.3	1.78	35.3	1.39	24,0	0.94	22.0	0.87
UQD06	2003/4/16	EPDM	50.0	1.97	38.9	1.53	29.0	1.14	27.0	1.06
UQD08	2007/8/14	EPDM	62.7	2.47	50.0	1.97	39.0	1.54	36.0	1.42
